A10VSO DR vs DFR vs DFLR: Perbedaan Kontrol & Panduan Teknik

Memilih atau mengganti pompa piston Bosch Rexroth A10VSO memerlukan penyesuaian pengaturan katup kontrol dengan logika hidraulik yang tepat pada mesin induk. Tipe kontrol a10vso dfr dflr dr menentukan bagaimana pompa menyesuaikan perpindahannya di bawah perubahan beban. Pilihan ini secara langsung menentukan kesesuaian sistem dan efisiensi energi. Analisis ini menguraikan perbedaan mekanis antara jenis kontrol a10vso berdasarkan dokumen resmi. Gunakan ini untuk memandu pilihan teknik, penyesuaian lapangan, dan keputusan pembelian.

Seri A10VSO melayani-penyiapan industri sirkuit terbuka. Ini berbeda dari seri A10VO seluler terutama pada kontrol yang tersedia dan desain bantalan internal. Insinyur harus memeriksa ketersediaan kontrol untuk setiap ukuran pompa tertentu. Tidak semua ukuran mendukung pengaturan DSLR yang rumit. Katup kontrol bertindak sebagai otak mekanis pompa. Ini mengarahkan oli di bawah tekanan ke piston kontrol, yang memiringkan pelat swash terhadap pegas balik.

Itudrpengaturan bertindak sebagai pengontrol tekanan. Tugas utamanya adalah membatasi tekanan sistem puncak dalam rentang kerja pompa. Setelah tekanan mencapai pengaturan mekanis pegas pilot, spool kontrol bergeser. Ini mengirimkan oli ke silinder kontrol. Tekanan oli ini mengatasi pegas balik dan menurunkan sudut swashplate. Output pompa turun mendekati nol. Hasilnya, pompa menahan tekanan yang disetel tanpa membuang aliran ekstra melalui katup pelepas.

ItuDFR dan DFR1pengaturan bertindak sebagai pengontrol tekanan dan aliran. Mereka berjalan dengan metode-penginderaan beban yang dijelaskan dalam dokumen Bosch Rexroth AG. Kontrol ini mencocokkan keluaran pompa dengan aliran tepat yang diminta oleh aktuator. Mereka melakukan ini dengan menggunakan sinyal perbedaan tekanan yang dikirim dari katup pengarah kembali ke pompa. Oleh karena itu, pompa hanya menyuplai aliran yang diperlukan untuk pergerakan arus. Hal ini mengurangi penumpukan panas di seluruh siklus kerja.

ItuDSLRpengaturan menambahkan pembatas daya mekanis ke kontrol tekanan dan aliran. Ini secara konstan melacak tekanan dan aliran bersama-sama. Kontrol mematikan pompa jika kebutuhan daya melebihi batas mekanis motor penggerak. Memeriksa pengaturan daya pabrik adalah wajib untuk pompa DFLR. Kurva torsi yang salah akan menghentikan motor listrik atau membuat tenaga penggerak tidak terpakai.

Mekanisme Dasar Penginderaan Beban{0}}di DFR/DFR1

Sistem-penginderaan beban bergantung pada keseimbangan mekanis yang diatur pada lubang pengukuran. Di sebagian besar pengaturan, lubang ini adalah katup arah proporsional di jalur utama. Katup kontrol DFR mendeteksi penurunan tekanan pada bukaan eksternal ini. Ia menggunakan keseimbangan tekanan yang dijelaskan oleh persamaan Bernoulli untuk menyesuaikan swashplate. Spool menyeimbangkan tekanan beban ditambah gaya pegas terhadap tekanan saluran keluar pompa untuk menjaga margin tekanan tetap stabil.

Ketika katup terbuka lebih lebar, penurunan tekanan pada bukaan turun sebentar. Perubahan ini membuat spool bergeser dan mengeluarkan oli dari piston kontrol. Pegas balik kemudian mendorong swashplate ke sudut yang lebih curam. Perpindahan pompa meningkat hingga tekanan margin kembali. Ketika katup menutup, penurunan tekanan malah naik. Hal ini memaksa oli kembali ke piston kontrol untuk menurunkan output pompa.

Perbedaan fisik antara DFR dan DFR1 hanya melibatkan jalur internal port X pada blok kontrol. Kontrol DFR standar mencakup lubang pembuangan internal kecil. Ini menghubungkan jalur-penginderaan beban ke saluran pembuangan kotak pompa. Lubang ini mengeluarkan sinyal penginderaan beban-saat katup pengarah berada di tengah, sehingga menurunkan pompa ke tekanan siaga rendah. Pengaturan DFR1 mengabaikan lubang pembuangan internal ini sepenuhnya. Sistem yang menggunakan DFR1 harus menyediakan jalur pembuangan eksternal di blok katup untuk melepaskan sinyal.

Memeriksa peringkat tekanan dasar adalah langkah pertama dalam mencocokkan jenis kontrol dengan pekerjaan industri. Bosch Rexroth AG menetapkan tekanan nominal 280 bar dan tekanan puncak 350 bar untuk A10VSO Seri 31 dan 32 pada ukuran 18 hingga 140. Untuk pompa ukuran 10 yang lebih kecil di Seri 52, Bosch Rexroth AG mencantumkan tekanan nominal 250 bar dan tekanan puncak 315 bar.

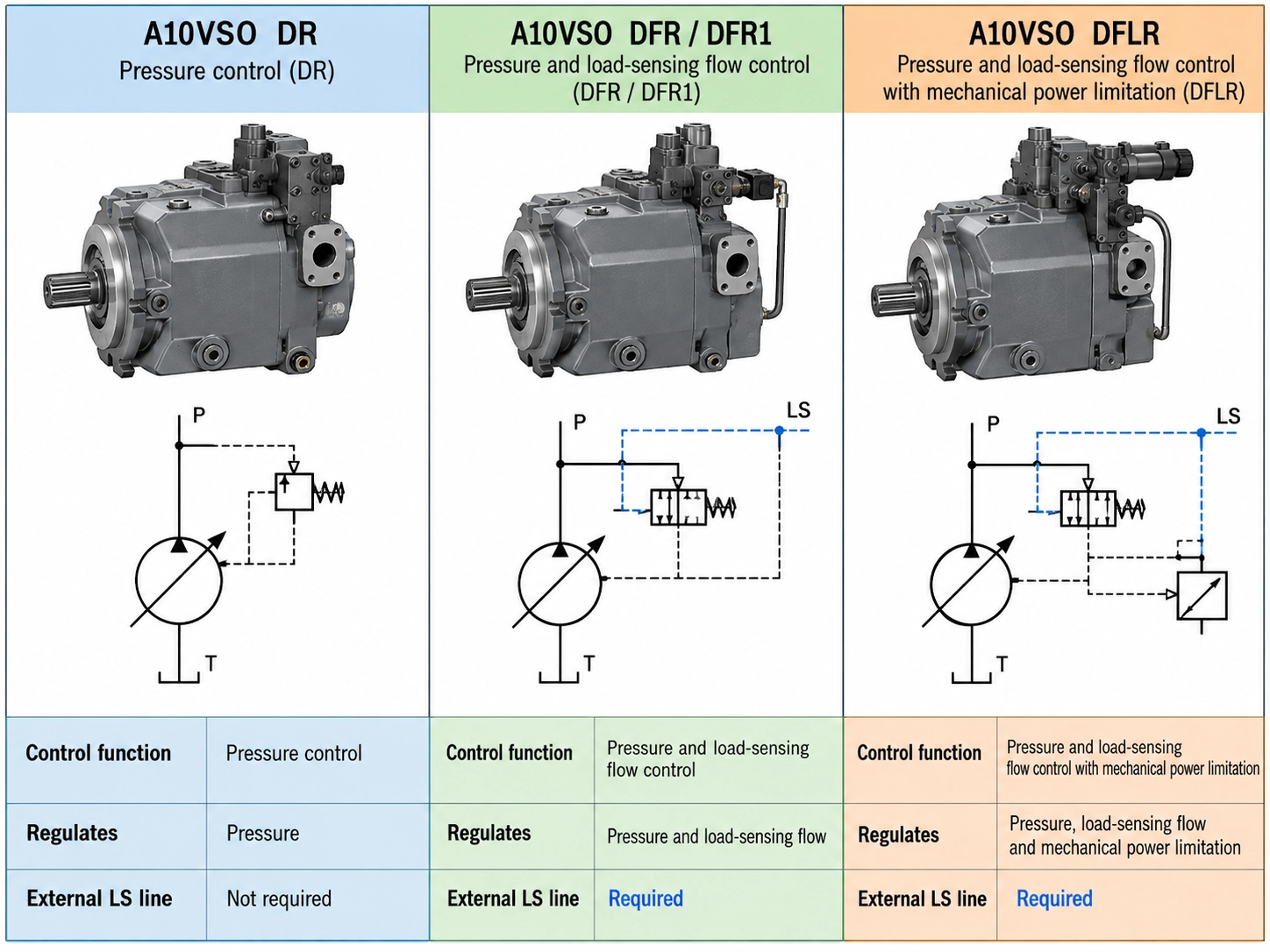

Kontrol-kontrol ini berbeda terutama dalam variabel-variabel yang mereka atur dan garis-garis eksternal yang perlu dijalankan. DR tidak memerlukan jalur percontohan eksternal. Ia bekerja sebagai loop mandiri yang hanya memonitor port outletnya sendiri. DFR memerlukan jalur penginderaan-beban khusus yang dirutekan dari aktuator ke port X pada kontrol pompa. DFLR memerlukan sirkuit eksternal yang sama, namun menambahkan pengaturan daya mekanis yang harus sesuai dengan motor. Hal ini membuat penggantian DSLR menjadi lebih rumit.

Insinyur harus meninjau pengaturan hidrolik yang ada sebelum memesan pompa pengganti. Peningkatan dari DR ke DFR memerlukan jalur pilot baru dan katup arah yang dimodifikasi. Menukar DFLR dengan DFR menghilangkan batas daya sepenuhnya. Saklar tersebut membuat motor listrik berisiko mengalami panas berlebih selama periode tekanan dan aliran tinggi.

Memilih kontrol yang tepat memerlukan peninjauan siklus kerja, ukuran motor, dan batas panas alat berat. Kontrol pompa harus sesuai dengan cara aktuator mengambil oli dari waktu ke waktu.

Aturan-aturan ini mencerminkan praktik rekayasa standar. Meski begitu, pembuat mesin terkadang menyimpang darinya karena keterbatasan biaya atau desain sirkuit yang lebih tua.

Pembatas daya pada pengaturan DFLR menambah redaman pada sirkuit kontrol. Perubahan ini mempengaruhi seberapa cepat pompa merespons perpindahan beban secara tiba-tiba. Ketika katup pengarah menutup dengan cepat, pompa harus segera melakukan destroke ke nol. Respons yang cepat menghentikan lonjakan tekanan agar tidak merusak bagian hilir.

Kontrol DFR standar biasanya menghilangkan tekanan dalam waktu 20 hingga 40 milidetik, bergantung pada ukuran pompa dan tekanan kerja. Oli mengalir langsung dari pilot valve ke control piston dengan sedikit pembatasan. Dalam pengaturan DFLR, oli harus melewati katup tambahan, pegas, dan saluran di blok daya terlebih dahulu. Volume ekstra dan hambatan cairan ini sedikit menunda waktu destroke.

Pada sirkuit dinamis yang siklusnya cepat, penundaan singkat ini dapat menyebabkan lonjakan tekanan yang melebihi pengaturan katup pelepas. Paku ini menimbulkan kebisingan dan mempercepat keausan komponen. Insinyur dengan target respons yang ketat sering kali memilih kontrol DFR dan menggunakan motor yang lebih besar. Mereka menukar penghematan energi dari DFLR untuk mendapatkan pelacakan tekanan yang lebih ketat. Untuk mesin industri standar, perbedaan responsnya tetap kecil, namun sistem-loop tertutup-berkecepatan tinggi memerlukan perhatian khusus.

Menyesuaikan katup-katup ini di lapangan memerlukan pengukur tekanan yang dikalibrasi pada saluran keluar pompa. Model-penginderaan beban juga memerlukan pengukur kedua di port X. Menyetel katup-katup ini tanpa pengukur yang tepat sering kali menyebabkan ketidakstabilan sistem atau kegagalan pompa karena tekanan berlebih.

Tim pemeliharaan sering kali menyalahkan kegagalan pompa pada katup kontrol yang rusak. Namun, penyebab utama biasanya berasal dari kondisi sistem yang membuat kontrol tidak berfungsi dengan baik. Ketika kerusakan pompa menunjukkan keausan sepatu yang parah atau sepatu terlepas, penyebabnya hampir selalu adalah pelumasan yang buruk dan bukan kerusakan pada blok kontrol.

Mengganti satu tipe kontrol dengan tipe kontrol lainnya tanpa mengubah sirkuit menyebabkan kegagalan operasional dan sering kali merusak mesin. Memasang pompa DR di sirkuit DFR membuat saluran-sensor beban terlepas atau tersambung. Tanpa spool aliran untuk membaca permintaan beban, pompa DR tetap pada output penuh hingga tekanan puncak tercapai. Ini membuang semua kelebihan minyak ke katup pelepas, menyebabkan cairan menjadi terlalu panas dalam hitungan menit.

Mengganti pompa DFLR dengan pompa DFR standar menghilangkan pembatas daya yang melindungi motor. Ketika mesin membutuhkan tekanan tinggi dan aliran tinggi pada saat bersamaan, pompa DFR mencoba menyalurkan keduanya. Permintaan ini menarik terlalu banyak arus dan membuat pemutus utama tersandung, menyebabkan penghentian mendadak selama puncak produksi.

Penggunaan pompa DFR dalam sirkuit yang dibuat untuk DFR1 menyalurkan sinyal-penginderaan beban ke tangki di dalam kontrol pompa. Pompa kemudian gagal menghasilkan tekanan siaga. Akibatnya, respons katup menjadi lambat pada awal pergerakan. Kesalahan penggantian ini menyebabkan waktu henti yang lama, pemborosan uang, dan batalnya garansi pabrik.

Menemukan pengganti yang tepat memerlukan pencocokan seluruh kode model. Pompa dengan selubung luar yang identik sering kali memiliki kontrol internal yang sangat berbeda. Hanya mencocokkan perpindahan, ukuran pemasangan, dan tekanan nominal tidak menjamin kontrol akan bekerja sama. Mengabaikan kode kontrol adalah kesalahan pembelian paling umum dalam perawatan hidrolik.

Ketika papan nama asli hilang atau aus, teknisi dapat mengidentifikasi jenis kontrol dengan memeriksa port pada blok. Sebuah blok tanpa port pilot eksternal menunjukkan kontrol DR. Blok dengan port X eksternal menunjuk ke kontrol DFR, DFR1, atau DFLR. Rumah pegas sekunder yang lebih besar di bagian samping menegaskan pengontrol daya DFLR.

Template RFQ Praktis untuk Pengadaan A10VSO

Pembeli harus memberikan rincian teknis lengkap untuk memastikan pemasok mengutip pompa yang benar. Mengabaikan kode kontrol atau pengaturan daya akan memaksa pemasok untuk menebak. Dugaan tersebut sering kali menyebabkan pemesanan unit yang salah. Tabel di bawah mencantumkan bidang yang wajib diisi untuk apermintaan penawaranuntuk mencegah pengembalian yang mahal.
